Toute organisation a besoin d’un moyen de rendre l’invisible visible. Les processus sont souvent consignés dans des manuels, des organigrammes ou simplement dans la tête de quelques personnes. Mais lorsqu’il s’agit de faire croître l’entreprise ou d’intégrer de nouveaux employés, la compréhension commune fait parfois défaut. C’est là qu’entre en jeu le diagramme de la tortue.
Outil simple et visuel, il aide à démêler la complexité. En représentant ce qui entre dans un processus, ce qui en sort, qui y participe et comment la performance est mesurée, il transforme des procédures abstraites en un langage partagé.
Que votre organisation soit en croissance, en préparation pour une certification ou simplement en quête de cohérence et de responsabilisation, le diagramme de la tortue aide les équipes à voir l’ensemble du tableau — une étape à la fois.
Qu’est-ce qu’un diagramme de la tortue ?

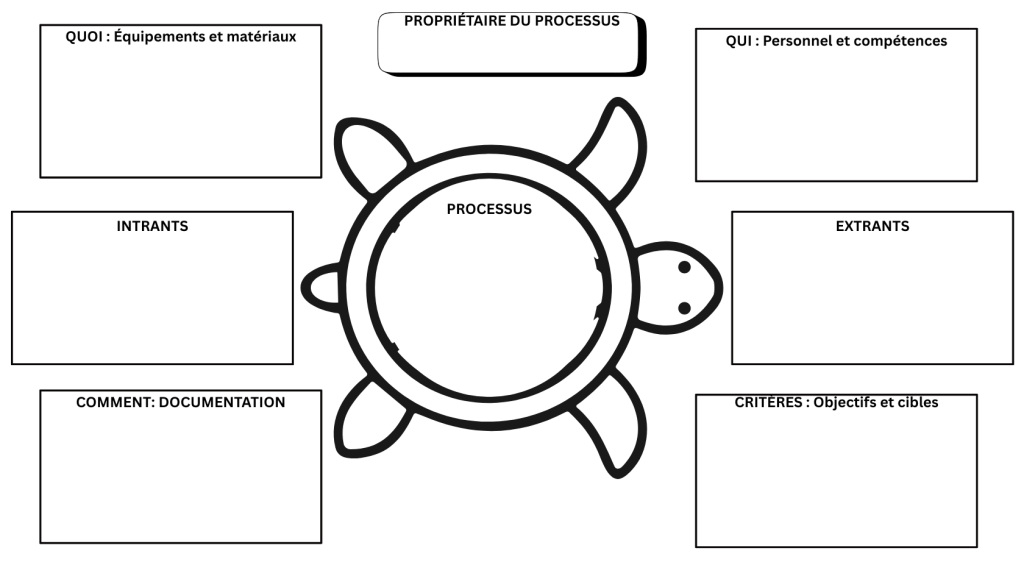

Le diagramme de la tortue est un outil visuel utilisé en gestion de la qualité, notamment dans les systèmes ISO 9001. Il permet de comprendre en détail chaque processus en le décomposant en sept éléments : intrants, extrants, activités, ressources, personnes, méthodes et indicateurs de performance.
Disposé sous la forme d’une tortue, ce schéma aide les équipes à visualiser le fonctionnement de leur processus et à voir comment il s’intègre au système global. C’est un pilier de la pensée axée sur les processus : relier le travail quotidien aux objectifs de l’organisation et à la valeur pour le client.
Pourquoi c’est important
Qu’il s’agisse de soutenir la croissance, d’améliorer la collaboration entre services ou de se préparer à une certification, le défi n’est pas seulement de documenter les processus — c’est de les aligner. Les processus existent souvent, mais la compréhension de qui fait quoi, avec quelles ressources et pour quel résultat varie d’un service à l’autre.
Le diagramme de la tortue permet de réunir tout le monde autour d’une même vision en répondant visuellement à quatre questions :
- Que nous faut-il ? (intrants et ressources)
- Que faisons-nous ? (activités principales)
- Qui le fait et comment ? (personnes et méthodes)
- Comment savons-nous que cela fonctionne ? (indicateurs de performance)
Cet outil aide les organisations de toute taille à s’assurer que chaque processus est compris, mesurable et maîtrisable. Il favorise la visibilité partagée, réduit les silos, soutient la formation et clarifie les responsabilités — pour que chacun sache comment il contribue à la qualité et à la performance.
Une histoire vécue : chacun est responsable de sa tortue
Lors d’un accompagnement à la préparation d’une certification ISO 9001, une entreprise manufacturière devait clarifier ses processus avant l’audit. Plutôt que d’ajouter d’autres listes de vérification, nous avons introduit le diagramme de la tortue.
Chaque département a construit sa propre tortue. En cartographiant les intrants, les extrants, les documents et les indicateurs de performance, quelque chose a changé. Les responsables de processus se sont engagés à mieux comprendre leurs activités, à les partager avec leurs équipes et à amorcer des discussions sur la façon de les améliorer. Ils ont véritablement commencé à s’approprier leurs processus.
Chaque équipe est ainsi devenue responsable de sa tortue. Ce petit changement a transformé l’engagement. À la fin de la semaine, toutes ont présenté fièrement leur tortue à la direction. La préparation à l’audit est passée d’un exercice de conformité à une expérience d’apprentissage, et l’organisation a gagné une vision commune et vivante de son système de qualité.
Comment construire votre diagramme de la tortue (étape par étape)
- Définir le processus – Choisir un processus à la fois et l’inscrire au centre (ex. : traitement d’une commande).
- Identifier les intrants et les fournisseurs – Quelles ressources, informations ou matériaux sont nécessaires ?
- Lister les activités clés – Décrire les étapes essentielles qui transforment les intrants en extrants.
- Déterminer les extrants et les clients – Quel est le résultat ? Qui le reçoit ?
- Attribuer les rôles et responsabilités – Qui est impliqué ? Qui rend des comptes ?
- Documenter les méthodes et outils – Quelles procédures, normes ou systèmes guident le travail ?
- Définir les indicateurs de performance – Comment la performance est-elle mesurée ? Utiliser des indicateurs SMART lorsque possible.
Une fois le schéma complété, reliez les sections pour former la tortue. Passez-le en revue avec votre équipe : cette discussion révèle souvent des incohérences ou de nouvelles pistes d’amélioration.
Conseils pour le rendre efficace
- Gardez-le visuel et collaboratif : construisez-le ensemble sur un tableau ou une plateforme numérique.
- Mettez-le à jour après chaque changement de processus ou projet d’amélioration.
- Utilisez-le pour la formation et les audits internes afin d’expliquer les processus.
- Reliez-le à votre analyse de risques et à vos plans d’amélioration continue pour garder la qualité vivante.
L’essentiel à retenir
Le diagramme de la tortue ne sert pas uniquement à passer un audit. C’est une façon de comprendre, de maîtriser et d’améliorer ses processus. Lorsqu’une équipe voit sa place dans l’ensemble du système, la qualité cesse d’être une fonction ; elle devient un état d’esprit partagé.
Chez Aristeío, nous aidons les organisations à transformer la gestion des processus et de la qualité en leviers de mobilisation et de performance. Que vos équipes soient en croissance, en transition ou simplement à la recherche d’une meilleure clarté, communiquez avec nous — nous vous aiderons à rendre la qualité visible, ensemble. Prêt.e à faire passer vos opérations au niveau supérieur ? Discutons de la manière dont notre expertise peut vous permettre de libérer tout votre potentiel. Contactez-nous pour une consultation adaptée à vos objectifs.
Lectures additionnelles
ISO 9001 :2015 – Systèmes de management de la qualité – Exigences: https://www.iso.org/standard/62085.html
Exploiter la puissance de l’AMDEC pour la continuité des activités et l’amélioration de la qualité
Pourquoi l’amélioration continue est la clé de la productivité
FAQ
À quoi sert le diagramme de la tortue ?
Il clarifie les intrants, extrants, ressources et indicateurs de chaque processus afin d’aligner le travail sur les objectifs de l’organisation.
Comment le diagramme de la tortue soutient-il l’amélioration continue ?
Il offre une visibilité qui facilite la détection des faiblesses, le suivi des indicateurs et l’engagement des équipes dans l’amélioration.
Le diagramme de la tortue est-il obligatoire pour la certification ISO ?
Non. C’est un outil recommandé, mais non exigé. Les auditeurs l’apprécient parce qu’il démontre une compréhension claire des processus.
Les outils numériques peuvent-ils remplacer le diagramme de la tortue ?
Oui, des plateformes comme Power BI ou Impruver peuvent le compléter, mais la discussion collective demeure la partie la plus précieuse.
